電機用埋置式熱電阻

發布時間:2021-03-22瀏覽次數:0



電機用埋置式熱電阻產品概述/Product overview---------------------------------------◆◆

電機用埋置式熱電阻是測量電動機、發電機鐵芯、線圈繞組等大型設備溫度的專用元件。它是將感溫材料直接繞在絕緣骨架上再包覆軟性絕緣材料,連同引線接點用高溫絕緣粘接劑一同密封固定,經嚴格試驗和測試分度而成。由于其重要性和專用性,國家專門制定了產品標準JB/T56041-93電機用埋置式熱電阻和GB/T3413-94埋入式銅電阻溫度計。我公司嚴格按照國家相關標準制造該產品,全部經受耐壓1000V/1min試驗,引線與測溫元件連接經受縱向拉力12N/15S,使用溫度-40~180℃(Pt100)、-40~150℃(銅電阻),測溫精度±1.0℃,大測量電流溫升≤0.3℃,熱響應時間≤6S,引線標稱截面為0.2mm2。元件可靠性高、抗震性好、性能穩定,是保證大型電機、發電機長期安全運行極其重要的組成部分。

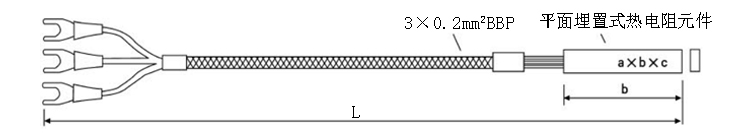

電機用埋置式熱電阻產品結構/Product structure---------------------------------------◆◆

電機用埋置式熱電阻產品結構

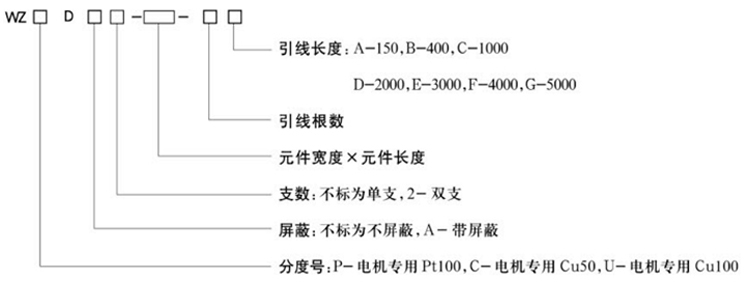

電機用埋置式熱電阻產品選型/Product selection---------------------------------------◆◆

電機用埋置式熱電阻選型

電機用埋置式熱電阻尺寸和允差/Dimensions and tolerances--------------------------◆◆

元件寬度a 元件長度b 元件厚度c
基本尺寸 允差 基本尺寸 允差 基本尺寸 允差
8 -0.2 60、100、200、250、500 +2.0 2 -0.2
10 -0.2 60、100、200、250、500 +2.0 2 -0.2
10(屏蔽單支) ±0.15 100、200、250、300 +2.0 2 +0.2
12(屏蔽雙支) ±0.15 100、200、250 +2.0 2.5 +0.2
8(屏蔽雙支) ±0.15 100、200、250 +2.0 3 +0.2
